活动星图如何使用?


1



2

3

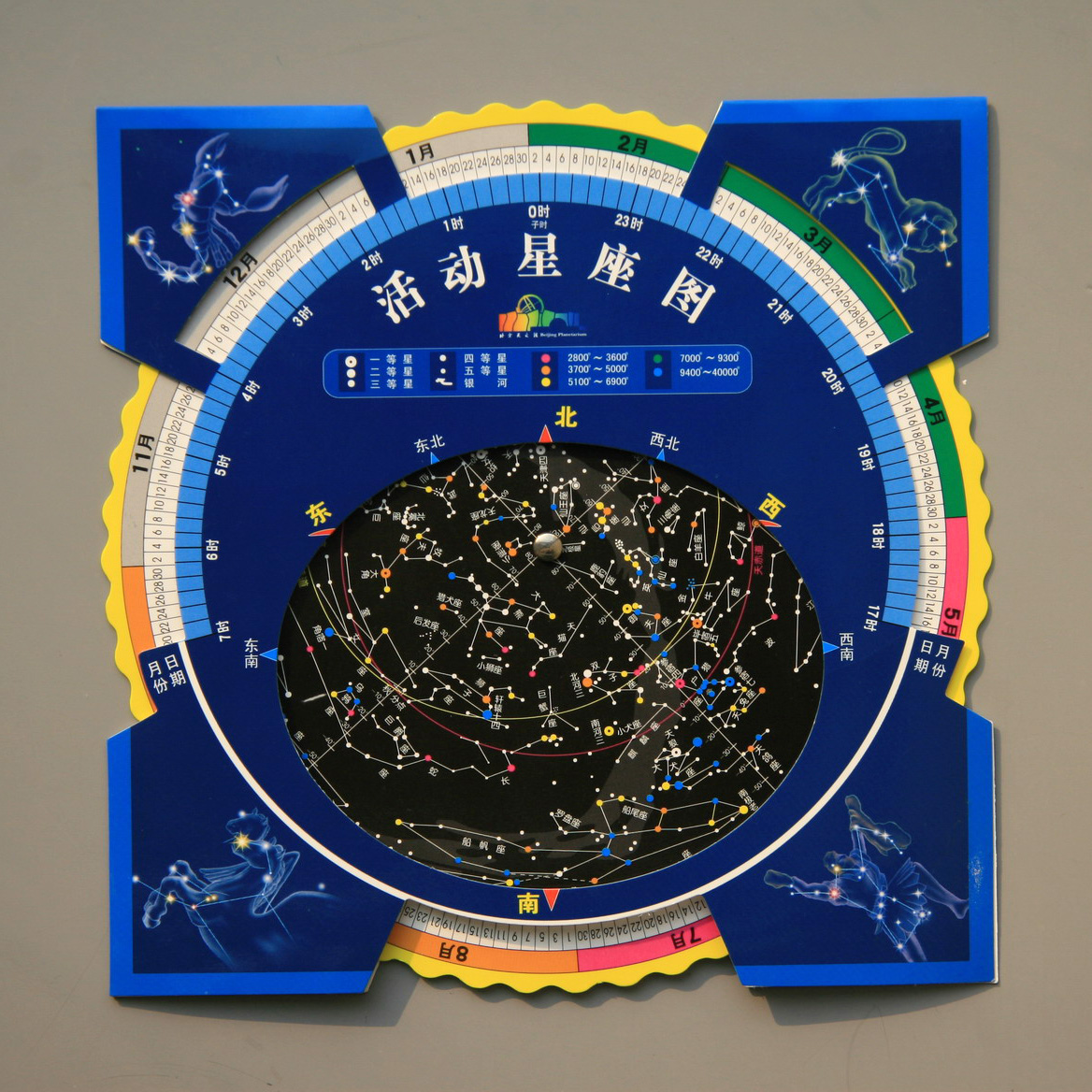

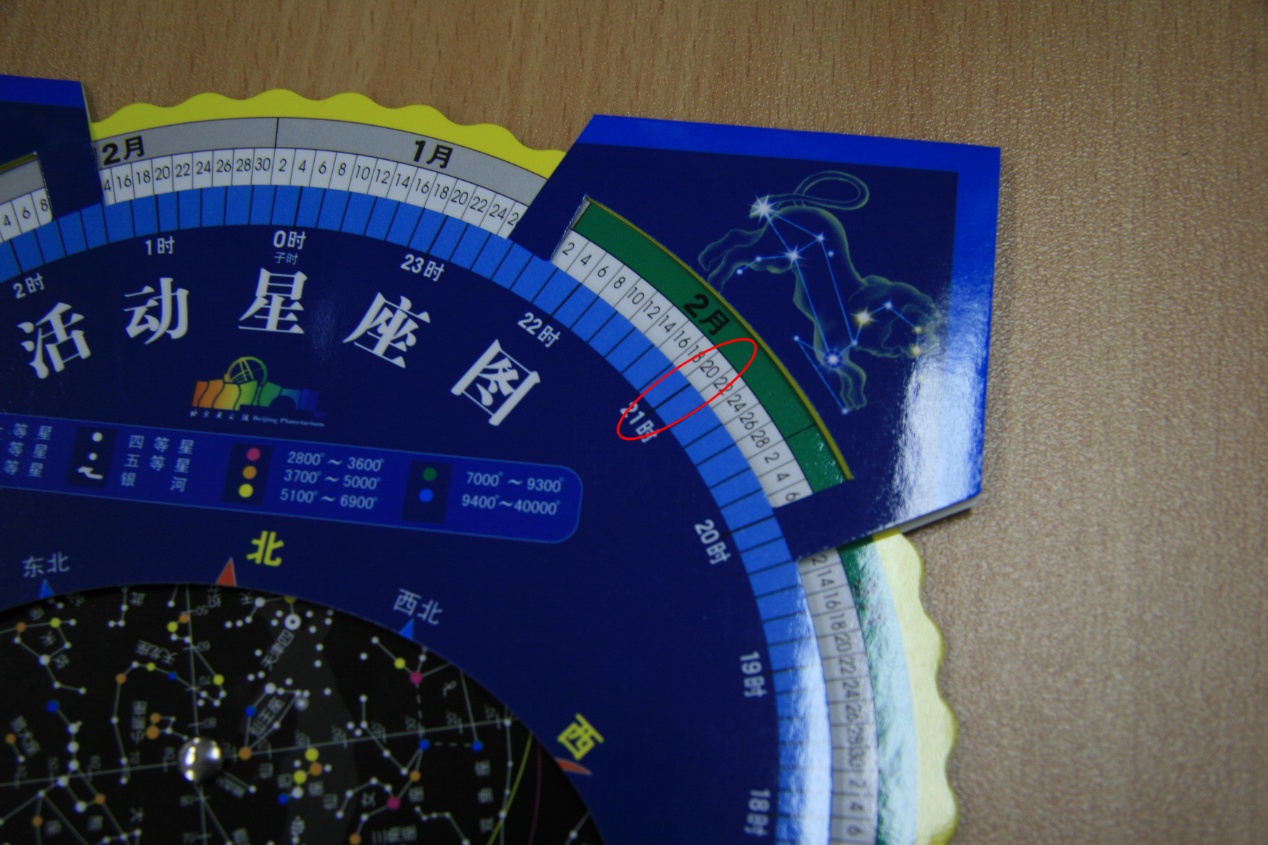

如图1示就是一份典型的活动星图,它的主体实际上是由两部分组成的。如图2所示,活动星图的中层是一个圆形的转盘,转盘中间的大部分区域是星图,印有北纬30度上下的地区一年中所能看到的全部星空,转盘的正中央当然是北天极(基本也就是北极星)了,转动转盘,相当于所有星星绕着北天极做周日视运动。星图边上的一圈是月份和日期,代表一年中的月几日。活动星图的上层有一个镂空的椭圆,边上有大半圈圆弧标有时间,代表晚上几点钟。使用时,如图3所示,只需要转动中层的转盘,将你观测时的月份和日期(比如本例中的220日)和观测时的时间(比如本例中的21时)对上,这样在镂空的椭圆部分就显示出你当时所看到的星空。在这个椭圆的周边标有四个方向,下方是南,上方为北,左为东,右为西。如果你正站在星空下使用活动星图,那么面向南方,将活动星图举到头顶,将星图上的南方对准实际的南方,这时星图上的星相、方向就和你当时实际看到的一样了,而星图上椭圆的边缘就是当时实际的地平圈。

和地图一样,星图也有图例,会标在图上醒目的位置,使用时注意最好先看一下。一般而言,星图上的星点大小代表了星星的亮度,星点越大则星星越亮。图示这份彩色的活动星图,还用不同的颜色标示出了星星实际的颜色,非常直观。另外,这份活动星图还标出了赤纬的坐标刻度,标出了天赤道和黄道圈,还标出了银河对于指导认星十分有用
